Sismómetro de pozo ALPHA-SIGMA-TASB120

Sensor sísmico de pozo de 6 componentes. El sismómetro de pozo de banda ancha y muy bajo nivel de ruido modelo ALPHA-SIGMA-TASB120 es un sistema multi-disciplinar que contiene un sensor triaxial de velocidad de banda ancha y un acelerómetro triaxial de fuerza balanceada diseñado por el Dr. C.M. Güralp.

Resumen Sismómetro de pozo ALPHA-SIGMA-TASB120

El sistema de sensores multidisciplinares de pozo modelo ALPHA-SIGMA es de muy bajo ruido, está construido para contener un sensor de velocidad de banda ancha y un sensor de aceleración de movimiento fuerte. La respuesta en frecuencia del sismómetro ALPHA cubre el ancho de banda sísmico desde 0,00833 Hz (período de 120 segundos) a 150 Hz. La respuesta del acelerómetro SIGMA es plana a la aceleración desde DC hasta 350 Hz.

El sensor de pozo ALPHA de velocidad y SIGMA de aceleración forman un observatorio sísmico multifuncional con un Rango Dinámico superior a los 200 dB. La combinación de los sensores ALPHA y SIGMA forma una estación sísmica de muy bajo ruido para monitorear eventos locales, regionales y telesísmicos sin saturarse.

La estación multidisciplinar es idónea para formar parte de un sistema de teleobservación cuando se combina con el digitalizador TAU que presenta un formato de salida de datos de baja latencia (LLD). El LLD puede transmitirse simultáneamente con MiniSeed y otros formatos de datos.

El diámetro del sensor de pozo (incluyendo el sistema de bloqueo) es de sólo 89 mm. La fuente de alimentación del sistema de pozo y el microprocesador del sistema están alojados en la parte superior del sensor. Adicionalmente cuenta con un sensor MEMS y sensor de humedad que están interconectados con el controlador del sistema para monitorear los parámetros del estado de salud de la estación. Estos parámetros son: la inclinación y la orientación del sensor, la humedad, el número de serie del sensor, la temperatura y los parámetros de calibración de la estación, así como el número de ciclos de encendido/apagado, bloqueo/desbloqueo, centrado y calibración.

Cada módulo de sensor, Vertical, Norte/Sur y Este/Oeste tienen parámetros mecánicos idénticos. El sensor se pueden utilizar en pozos con niveles de inclinación de ±6 grados.  El sistema completo de sensores es resistente al agua hasta una profundidad de 900 metros dependiendo del tipo de cableado y conectores utilizados. La presión nominal del cable GaiaCode es de 3000 metros (2100 PSI).

Ventajas y características ALPHA-SIGMA-TASB120

  • Bajo nivel de ruido y amplio rango dinámico
  • Estación sísmica multidisciplinar y multiparamétrica
  • Ancho de banda extendido – DC a 350Hz
  • Protección contra transitorios de doble etapa
  • Compacto y robusto, un sensor de banda ancha y uno de aceleración en tan sólo 89 mm de diametro
  • Rango de inclinación operacional de +/-6 grados
  • Consumo de energía: menos de 1.2 W.
  • Puede sumergirse hasta 900 m de profundidad (supera la norma IP68).
  • No se necesita una «Caja de control» cuando se conecta a la familia de digitalizadores TAU de Gaiacode.
  •

Aplicaciones Sismómetro de pozo

  • Monitoreo de telesismos
  • Monitoreo regional y local
  • Alerta Temprana de sismos



Imágenes

Descripción detallada

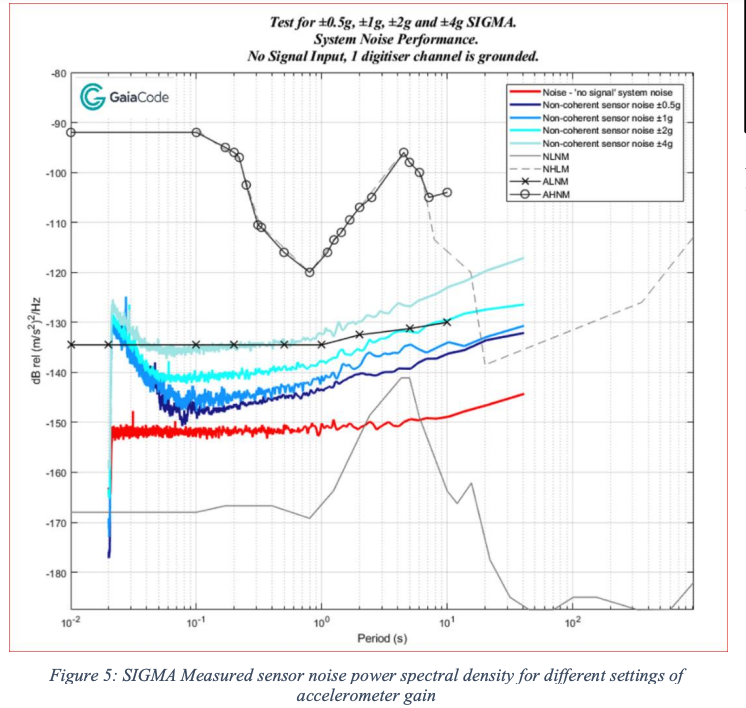

Nivel de ruido del acelerómetro SIGMA

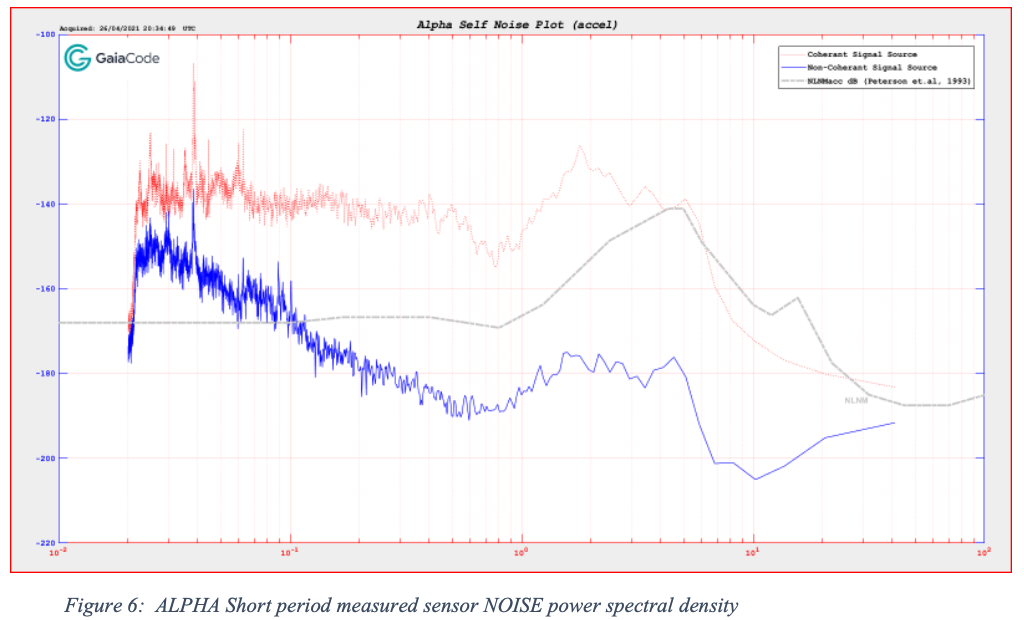

Nivel de ruido del sismómetro ALPHA





Especificaciones ALPHA-SIGMA-TASB120

Sistema de seis componentes (3 de banda ancha y 3 de movimiento fuerte)

Componentes sensor ALPHA: Tres componentes independientes y ortogonales entre sí. (Z, N, E) Los módulos son del tipo retroalimentación de Fuerza Balanceada

Respuesta estándar: Velocidad plana (120 seg.) 0,0083 Hz a
150 Hz. (Frecuencia de esquina: 0,0083 Hz y frecuencia de esquina 150 Hz)
Respuestas de velocidad opcionales:

  • 360 segundos a 150 Hz
  • 120 segundos a 150 Hz
  • 60 segundos a 200 Hz
  • 30 segundos a 200 Hz

Los componentes del sensor de banda ancha se basan en un transductor diferencial capacitivo y un transductor de retroalimentación electromagnética para señal de retroalimentación. Introducido por primera vez por CM Guralp, fundador de GAIACODE. (Referencia Dr. CM Guralp Tesis de Doctorado 1980
Universidad de Reading, Reino Unido).

Sensibilidad del sensor analógico de velocidad: Las salidas del sensor de velocidad son diferenciales con ±10V (±20V p-p)
Diferencial: 2*1200 V/m/s, ó 1200 V/m/s
Existen otras opciones de sensibilidad. 2*1000V/m/s, 2*1500 V/m/s, 2*3000 V/m/s o más opciones disponibles.

Sensibilidad de salida de la poción de masa: 2500V/m/s2
Final simple con ±10V (20V p-p)

Rango dinámico a 1 Hz es de 148 dB

Componentes sensor SIGMA: Tres independientes Sensor de aceleración/componente electrónico de retroalimentación (módulos) son ortogonales entre sí (Z, N, E).

Respuesta de frecuencia estándar: Respuesta de aceleración plana DC a 350 Hz

Sensibilidad configurable a distancia: ±4g, ±2g, ±1g, ±0,5g

Salidas analógicas: Los sensores ALPHA y SIGMA son diferenciales ±20V (40 Vp-p)

Líneas de control de los sensores: La señal de calibración puede aplicarse a cada eje independientemente. La habilitación de la calibración de cada eje es independiente. Habilitación de la calibración a través del puerto serie o de la línea lógica.

  • Detector de humedad interno
  • Acelerómetro interno MEM’S para la medición de la inclinación.

Rango de centrado de masas ±10 grados de inclinación.

Bloqueo de masas del sensor operado remotamente para cada eje independientemente o para todos los ejes al mismo tiempo.

  • Tras el desbloqueo, centrado automático o manual
  • Tras el encendido, centrado automático o manual.

Resonancia mínima espuria:

  • ALPHA: 340 Hz Módulos vertical y horizontal.
  • SIGMA: 450 Hz

Sensibilidad del eje transversal ALPHA: -73 dB,

Especificaciones

Linealidad medida a 1 Hz: 110 dB

SIGMA: Rechazo de eje transversal: 0,001g/g

Linealidad: 0,01%. 90 % del fondo de escala

Centrado de masa Accionado a distancia bajo demanda.

Centrado de masa de cada eje independientemente o de todos los ejes al mismo tiempo, seleccionable.

  • Tras el desbloqueo, centrado automático o manual, seleccionable.
  • Tras el encendido, centrado automático o manual, seleccionable.

Entrada de señal de calibración. Calibración ALPHA y SIGMA, independiente para cada componente o todos los componentes al mismo tiempo.

Formas de onda:
Cuadrada, Sinusoidal, Escalonada, Pulso con control de ciclo de trabajo y frecuencia y Señales pseudoaleatorias pueden ser inyectadas para calibrar el sensor. Señales de calibración seleccionables por el usuario.

  • Temperatura de funcionamiento:
    -20 a 85 grados Centígrados, todos los componentes, incluido el cableado
  • +85 Grados, todos los conectores chapados en oro y el cableado de PTFE
  • Todas las juntas tóricas son de -20°C a +90°C

Fuente de alimentación: ALPHA y SIGMA +9 – +36 V DC, etapa de entrada analógica aislada galvánicamente del digitalizador.
Protegida contra la polaridad, con límite de corriente.
Protección contra sobretensiones con supresión de transitorios y diodos diodos de sujeción de tensión

Encendido ALPHA: menos de 150 segundos para alcanzar el estado estable

Encendido SIGMA: menos de 0,5 segundos para alcanzar el estado estable.

Consumo de energía a 12 voltios, menos de 1,2 vatios.

Físico:
Conector de acero inoxidable 316 resistente al agua, (construcción no corrosiva)

Presión nominal: 900 metros. (1280 PSI_lb/sg-pulgada)

Carcasa del sensor de acero inoxidable 316- (construcción no corrosiva)

Doble junta tórica en cada mamparo y en el conector

Diámetro de la carcasa: 89 mm

  • ALPHA Altura de la caja con sistema de bloqueo: 870 mm
  • ALPHA Altura de la caja sin sistema de bloqueo: 680 mm

El conjunto Alpha-Signa-Hole lock, es una unidad única, apilada
construcción.

ALPHA-SIGMA Altura de la carcasa con sistema de bloqueo: 1280 mm

ALPHA-SIGMA Altura de la carcasa sin sistema de bloqueo: 950 mm

Sistema de bloqueo (Opcional): Motorizado con interruptores, funciona desde la caja de control de superficie, alimentación de +10 a 36 voltios o batería interna Controlador de superficie.

Puntero Norte-Sur: Mecanizado en la base –

Compatibilidad

Nota: la siguiente lista muestra información de compatibilidad probada. No es una lista de todos los productos compatibles.

Paquete estándar contiene

  • Conector Militar de acero inoxidable
  • Hojas de Calibración
  • Manual de instalación

Opcionales

  • Cable de conexión al digitalizador en superficie
  • Sistema de bloqueo Hole-Lock
  • Unidad de Control en superficie

Documentación ALPHA-SIGMA-TASB120
