Sismómetros de banda ancha

Sismómetro óptico de banda ancha 213-40

El sensor sísmico de banda ancha (40 segundos, 90 Hz) modelo 213-40 tiene un Transductor interferométrico de 3 componentes de fuerza balanceada. Es pequeño, ligero y resistente.

Resumen 213-40

El sensor 213-40 de Silicon Audio combina la mecánica de los geófonos convencionales con innovadoras tecnologías ópticas para crear un sensor sísmico de grado científico para la exploración de recursos y el conocimiento científico. El sensor ofrece una relación señal-ruido superior y una respuesta de banda ancha en un formato robusto y fácil de instalar.

Con el mayor rango dinámico disponible entre los sensores sísmicos, el sensor óptico de Silicon Audio elimina la necesidad de múltiples sensores para maximizar la captura de la señal en términos de amplitud sísmica y ancho de banda. Por ejemplo, las aplicaciones que antes requerían un sismómetro de banda ancha emparejado con un acelerómetro de movimiento fuerte pueden abordarse con un solo sensor óptico.

Ventajas y características

Imágenes 213-40

Descripción detallada 213-40

El sensor está disponible en una carcasa resistente al agua (IP68) diseñada para su enterrarlo directo. Estas características, combinadas con su pequeño tamaño, lo convierten en un sustituto ideal de los geófonos y de los sismómetros de fuerza balanceada tradicionales en aplicaciones en las que se requiere tanto rendimiento como robustez.

El sensor 313-40 tiene una tolerancia de inclinación de +/-15 grados cuando el instrumento está instalado y calibrado. Una vez en funcionamiento, inclinaciones mucho más pequeñas pueden hacer que el instrumento sobreescale. Si el instrumento sobreescale, se recalibrará para esta nueva inclinación. Esto permite que el instrumento se recupere en situaciones en las que hay un desplazamiento lento.



Información adicional

Otra de las características del sensor óptico es que el punto de corte del sensor es eléctrico en lugar de mecánico. Si el sensor emite una señal superior al nivel máximo, lo detecta y apaga la salida. A continuación, se recalibrará y reanudará su funcionamiento normal aproximadamente 1 segundo después.

Especificaciones del 213-40

Tecnología:                             Fuerza balanceada con transductor interferométrico
Configuración:                       Triaxial ortogonal
Ancho de banda:                   40s – 90 Hz (-3db / +3db )
Nivel de ruido:                        0.5ng/√Hz [@ 10Hz], 0.8ng/√Hz [@ 1Hz], 3ng/√Hz [@0.1Hz], 10ng/√Hz [@ 0.01Hz]
Clip Level:                               ±0.040 m/s
Rango dinámico:                    >154dB @ 1Hz over 1Hz BW
Sensibilidad:                           850 V/m/s.
Voltaje de salida:                    60V pk-pk.
Tolerancia a la inclinación:    ±15°
Distorsión:                              <0.03% @ 12Hz y 0.7in/s p-p
Consumo:                                150mW
Alimentación:                          6-24V DC.
Transporte:                              No requiere bloqueo de masas
Tolerancia a impactos:           >1500g.
Temperatura de operación:   -35 to 75°C
Dimensiones: Diámetro:        8.23 cm y altura: 11.94cm.

Compatibilidad del 213-40

Nota: la siguiente lista muestra información de compatibilidad probada. No es una lista de todos los productos compatibles.

Paquete estándar contiene

Opcionales

Preguntas Frecuentes sobre el sismómetro óptico

Los sensores sísmicos de Silicon Audio se basan en un sensor de desplazamiento interferométrico óptico muy sensible. Utilizan una masa similar a la de un geófono de exploración tradicional, pero sustituye la salida de inducción por un actuador de bobina de alto rendimiento para convertirlo en un sismómetro de fuerza balanceada de grado científico. El sensor utiliza tanto el sistema óptico como el mecánico para calibrarse al entorno de trabajo. Es capaz de ajustar sus parámetros para permitir grandes rangos de inclinación, así como diversas temperaturas. La función de autocalibración permite que el sensor tenga un rendimiento constante en diversos entornos. Una característica del sensor óptico es que el punto de corte del sensor es eléctrico en lugar de mecánico. Si el sensor emite una señal superior al nivel máximo, lo detecta y apaga la salida. Es entonces cuando se recalibra y reanuda su funcionamiento normal aproximadamente 1 segundo después.

La calibración se produce durante la secuencia de arranque del sensor, aunque los eventos de calibración también pueden emitirse directamente a través de la línea lógica de recentrado de masa. Además de ajustar la sensibilidad del sensor, la rutina de calibración también elimina la componente DC de la aceleración debida a la gravedad. La duración de la calibración de arranque tiene un retraso extra (aproximadamente 30 segundos) para permitir que las fuentes de alimentación se asienten antes de que el sensor se calibre. Un offset decreciente marca el inicio del funcionamiento normal. En caso de que se superen las condiciones de funcionamiento, el sensor emite automáticamente una orden de reajuste que devuelve al sensor a su punto de funcionamiento preferido. El algoritmo de restablecimiento automático está controlado por el firmware y dura aproximadamente 1 segundo, dependiendo de la amplitud de la vibración ambiental. La deriva de temperatura excesiva es un ejemplo en el que el sensor puede emitir automáticamente una secuencia de reinicio. La deriva de temperatura en la salida del prototipo de sensor SA se filtra para que el componente de CC del sensor permanezca en 0V. En el caso de que se alcance el umbral de deriva de temperatura, se emite una orden de reinicio. La lista completa de condiciones de reinicio se encuentra en la siguiente tabla.



El conector recomendado para el sensor es el Souriau UTS6JC14E19S

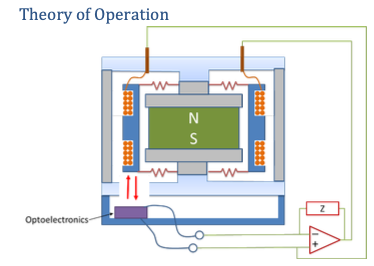

La respuesta del instrumento en la banda está determinada por la red de retroalimentación. La red de retroalimentación incluye un control proporcional de alta frecuencia, y un filtro de paso alto para hacer que la salida sea plana a la velocidad sobre la banda de paso. La respuesta de salida simplificada en velocidad viene dada por la siguiente ecuación. Los otros polos y ceros están por encima de 500 Hz.

HFc es la esquina de alta frecuencia establecida por la red de retroalimentación. LC1 es la esquina de baja frecuencia establecida por la red de retroalimentación. LC2 es la esquina de baja frecuencia establecida por el integrador. Ambos son filtros unipolares, por lo que la amortiguación de baja frecuencia es de 0,7.
